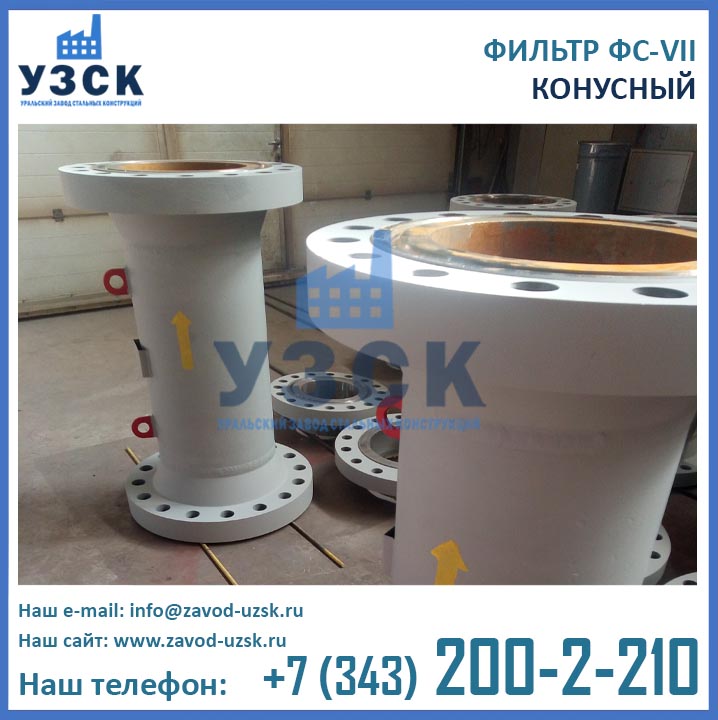

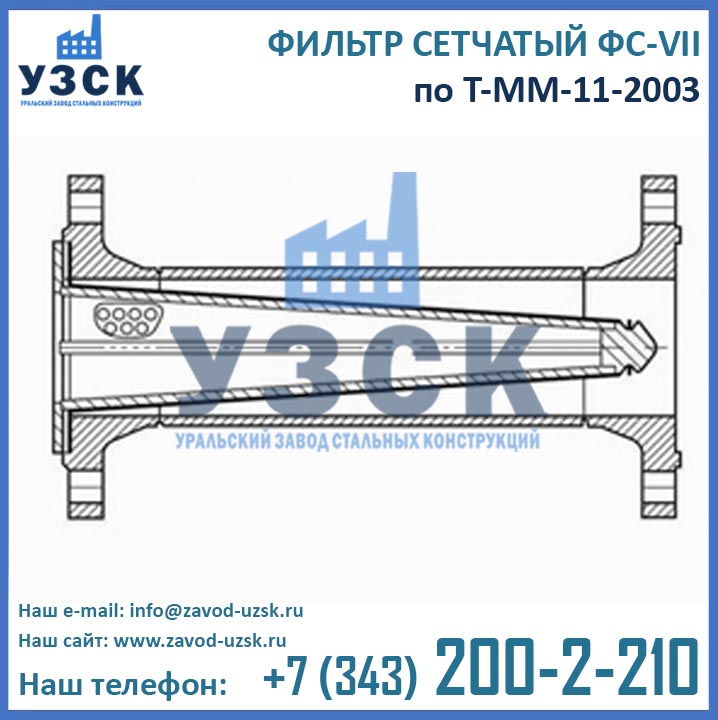

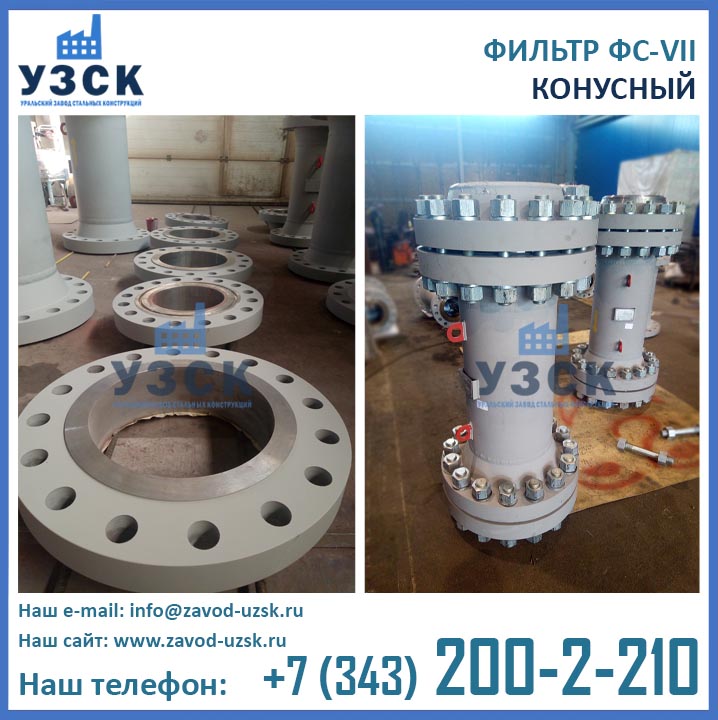

Фильтр ФС-VII представляет собой конусный фильтр, который используется для очистки среды от загрязнений, примесей и прочих посторонних частиц. В зависимости от конкретной модели конусный фильтр устанавливают на трубопроводы с условным диаметром от Ду 50 до Ду 400 мм и рабочим давлением до 6,3 МПа.
Особенности применения фильтров ФС VII
Этот вид фильтров применяют:
- перед насосами;
- перед клапанами;
- перед компрессорами;
- перед иным оборудованием
Установка в системе трубопровода сетчатого конусного фильтра ФС-VII предотвращает попадание крупных инородных частиц в компрессионные системы, клапана и насосные установки, тем самым продлевая срок их безаварийной работы.
Установка фильтров ФС-VII конусного типа возможна как на горизонтальном, так и на вертикальном трубопроводе. При этом элемент монтируется на всасывающей стороне.
В зависимости от технических условий эксплуатации фильтра мы изготавливаем сетчатый фильтры ФС-VII различного материального исполнения:
- из углеродистой стали (ст20, ст3пс, аналоги)
- из низколегированной стали (09Г2С, аналоги)
- из нержавеющей стали (12Х18Н10Т, аналоги)
Фильтрующей элемент изготавливается из сетки из нержавеющей стали и может иметь разную тонкость фильтрации, в зависимости от требуемых характеристик. В типовом варианте размер ячейки сетки составляет 0,2 мм (тонкость фильтрации 200 микрон).
Таблица технических характеристик ФС-VII
Обозначение фильтра | DY, мм | Py, МПа | D | L | L2 | n | d | масса, кг |
ФС-VII-50-1,6 | 50 | 1,6 | 125 | 250 | 255 | 4 | 18 | 5 |
ФС-VII-65-1,6 | 65 | 1,6 | 145 | 280 | 285 | 4 | 18 | 8,4 |
ФС-VII-80-1,6 | 80 | 1,6 | 160 | 350 | 355 | 4 | 18 | 11,9 |
ФС-VII-100-1,6 | 100 | 1,6 | 180 | 400 | 405 | 8 | 18 | 15,4 |
ФС-VII-150-1,6 | 150 | 1,6 | 240 | 500 | 505 | 8 | 22 | 26,9 |
ФС-VII-200-1,6 | 200 | 1,6 | 295 | 600 | 605 | 12 | 22 | 42,8 |
ФС-VII-250-1,6 | 250 | 1,6 | 355 | 700 | 707 | 12 | 26 | 62,3 |
ФС-VII-300-1,6 | 300 | 1,6 | 410 | 800 | 806 | 12 | 26 | 94,5 |
ФС-VII-350-1,6 | 350 | 1,6 | 470 | 950 | 958 | 16 | 26 | 139 |
ФС-VII-400-1,6 | 400 | 1,6 | 525 | 1000 | 1008 | 16 | 30 | 179 |
ФС-VII-50-2,5 | 50 | 2,5 | 125 | 250 | 255 | 4 | 18 | 6,8 |
ФС-VII-65-2,5 | 65 | 2,5 | 145 | 280 | 285 | 8 | 18 | 9,8 |
ФС-VII-80-2,5 | 80 | 2,5 | 160 | 350 | 355 | 8 | 18 | 12,3 |
ФС-VII-100-2,5 | 100 | 2,5 | 190 | 400 | 405 | 8 | 22 | 18,4 |
ФС-VII-150-2,5 | 150 | 2,5 | 250 | 500 | 505 | 8 | 26 | 34,4 |
ФС-VII-200-2,5 | 200 | 2,5 | 310 | 600 | 605 | 12 | 26 | 55 |
ФС-VII-250-2,5 | 250 | 2,5 | 370 | 700 | 707 | 12 | 30 | 82,8 |
ФС-VII-300-2,5 | 300 | 2,5 | 430 | 800 | 806 | 16 | 30 | 115 |
ФС-VII-350-2,5 | 350 | 2,5 | 490 | 950 | 958 | 16 | 33 | 174,5 |
ФС-VII-400-2,5 | 400 | 2,5 | 550 | 1000 | 1008 | 16 | 33 | 220 |
ФС-VII-50-4,0 | 50 | 4,0 | 125 | 250 | 255 | 4 | 18 | 7,3 |
ФС-VII-65-4,0 | 65 | 4,0 | 145 | 280 | 285 | 8 | 18 | 10 |
ФС-VII-80-4,0 | 80 | 4,0 | 160 | 350 | 355 | 8 | 18 | 13,3 |
ФС-VII-100-4,0 | 100 | 4,0 | 190 | 400 | 405 | 8 | 22 | 19,2 |
ФС-VII-150-4,0 | 150 | 4,0 | 250 | 500 | 505 | 8 | 26 | 35,9 |
ФС-VII-200-4,0 | 200 | 4,0 | 320 | 600 | 605 | 12 | 30 | 70 |
ФС-VII-250-4,0 | 250 | 4,0 | 385 | 700 | 707 | 12 | 33 | 110,2 |
ФС-VII-300-4,0 | 300 | 4,0 | 450 | 800 | 806 | 16 | 33 | 156,5 |
ФС-VII-350-4,0 | 350 | 4,0 | 510 | 950 | 958 | 16 | 33 | 221,5 |
ФС-VII-400-4,0 | 400 | 4,0 | 585 | 1000 | 1008 | 16 | 39 | 332 |
ФС-VII-50-6,3 | 50 | 6,3 | 135 | 250 | 255 | 4 | 22 | 10,8 |
ФС-VII-65-6,3 | 65 | 6,3 | 160 | 280 | 285 | 8 | 22 | 14,5 |
ФС-VII-80-6,3 | 80 | 6,3 | 170 | 350 | 355 | 8 | 22 | 17,8 |
ФС-VII-100-6,3 | 100 | 6,3 | 200 | 400 | 405 | 8 | 26 | 27,1 |
ФС-VII-150-6,3 | 150 | 6,3 | 280 | 500 | 505 | 8 | 33 | 59,2 |
ФС-VII-200-6,3 | 200 | 6,3 | 345 | 600 | 605 | 12 | 33 | 96,6 |
ФС-VII-250-6,3 | 250 | 6,3 | 400 | 700 | 707 | 12 | 39 | 144,3 |
ФС-VII-300-6,3 | 300 | 6,3 | 460 | 800 | 806 | 16 | 39 | 207,5 |
ФС-VII-350-6,3 | 350 | 6,3 | 525 | 950 | 958 | 16 | 39 | 306,5 |
ФС-VII-400-6,3 | 400 | 6,3 | 585 | 1000 | 1008 | 16 | 45 | 403,6 |
Производитель фильтров ФС-7
Производителем конусных фильтров ФС VII является Уральский завод стальных конструкций (УЗСК), оборудованный собственной лабораторией НК, аттестованной на все виды неразрушающего контроля. Изготовление фильтров ФС 7 на нашем заводе осуществляется при участии сварщиков, имеющих аттестационное удостоверение НАКС (Национальное агентство контроля сварки); по технологии сварки НАКС; на оборудовании, прошедшем аттестацию НАКС. По готовности изделия подвергается гидравлическим испытаниям пробным давлением на аттестованном гидростенде завода.
